페이즈 쉬프터-8채널 (SM전자납품)

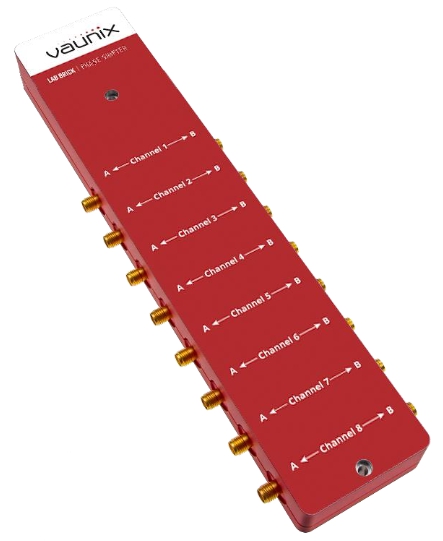

LPS-802-8 분석 및 활용 분야

LPS-802-8은 4~8 GHz 주파수 대역에서 작동하는 8채널 프로그래머블 고체 디지털 위상 변조기입니다. 각 채널은 360도 범위 내에서 1.0도의 정밀한 스텝으로 위상을 독립적으로 제어할 수 있습니다.

이 장비는 USB 및 이더넷 인터페이스를 통해 PC에서 쉽게 제어할 수 있으며, 제공되는 GUI 소프트웨어나 LabVIEW 드라이버, Python 예제 등을 통해 복잡한 위상 변조 프로파일이나 램프(ramp) 스윕을 프로그래밍할 수 있습니다. 이러한 특징을 바탕으로 다음과 같은 첨단 RF 시스템 및 테스트 분야에서 핵심적인 역할을 수행합니다.

위상 배열 안테나 시스템 (Phased Array Antenna Systems) 및 빔포밍 (Beamforming):
가장 대표적인 활용 분야입니다. 8개의 독립 채널을 이용해 다중 안테나 배열(array)의 각 소자(element)로 전송되는 RF 신호의 위상을 개별적으로 정밀 제어합니다. 이 위상 차이를 조절함으로써, 안테나에서 방사되는 전체 RF 빔(beam)의 방향과 형태를 기계적인 움직임 없이 전자적으로 조향(steering)할 수 있습니다. 이는 5G 통신, 차세대 레이더, 위성 통신 시스템의 핵심 기술입니다.

5G 및 Wi-Fi 채널 시뮬레이터 시스템 (5G, Wi-Fi Channel Simulator Systems): 작동 주파수 4-8 GHz는 5G 중대역(C-band) 및 최신 Wi-Fi (예: Wi-Fi 6E) 대역을 포함합니다. LPS-802-8은 프로그래밍 가능한 위상 변조를 통해 실제 무선 환경에서 발생하는 다중 경로(multipath) 페이딩이나 도플러 효과(Doppler effect) 등 복잡한 채널 환경을 시뮬레이션하는 데 사용됩니다. 이를 통해 5G 기지국이나 단말기 수신기의 성능을 실험실 환경에서 검증할 수 있습니다.

증폭기 선형화 (Amplifier Linearization):
고출력 RF 증폭기(Power Amplifier)는 입력 신호가 커질수록 비선형 왜곡(non-linear distortion)이 발생하며, 이는 신호 품질을 저하시킵니다. LPS-802-8은 증폭기 전단(pre-distortion) 또는 피드포워드(feedforward) 회로에서 신호의 위상을 의도적으로 변조하여 증폭기에서 발생하는 위상 왜곡(AM-to-PM)을 상쇄시키는 데 사용됩니다. 이를 통해 증폭기의 선형성을 개선하고 전력 효율을 높일 수 있습니다.


자동화 테스트 장비 (Automated Test Equipment, ATE): 이 장비는 USB로 전원을 공급받으며, 1U 랙에 장착 가능한 컴팩트한 크기를 가지고 있습니다. 또한 GUI, API, 드라이버 등을 통해 완벽한 원격 제어가 가능하므로, RF 부품 및 모듈의 양산 라인이나 연구 개발 단계의 자동화된 테스트 벤치에 쉽게 통합되어 반복적이고 정밀한 위상 제어 테스트를 수행할 수 있습니다.
제품 자료 :https://ltech.co.kr/pages/phaseshifter-lps-802-8

(주)엘텍알에프
제품문의 https://ltech.co.kr/pages/Contact
