차세대 고온 고주파 유전율 소재 측정 솔루션

안녕하세요 티에이엔지니어링입니다.

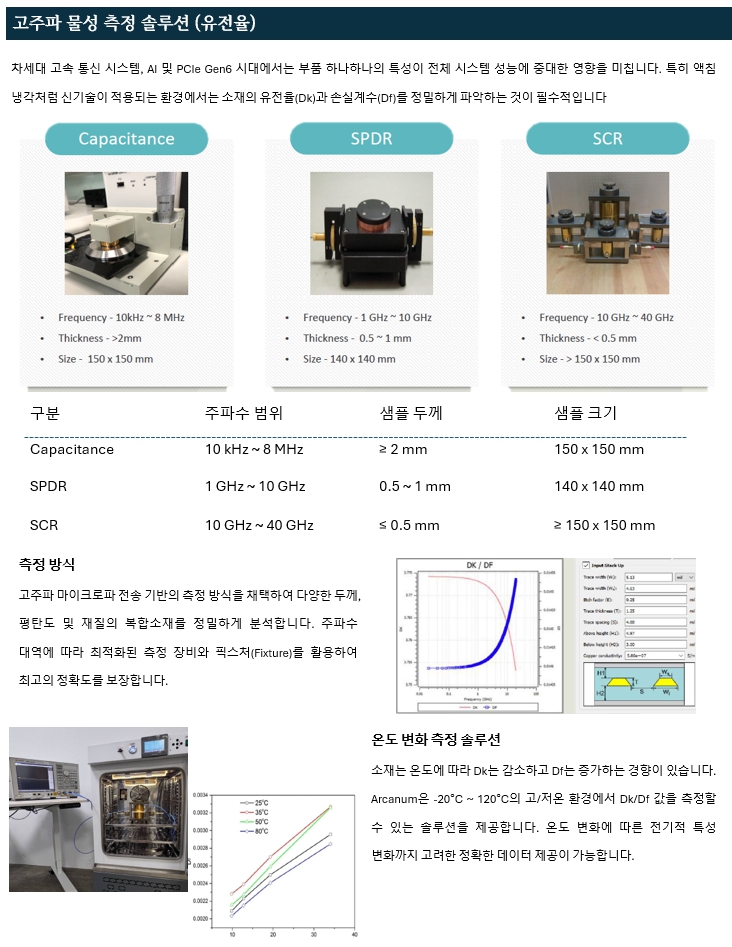

TA엔지니어링은 초고주파 소재의 핵심 특성인 유전율(Dk)과 손실계수(Df)를 정밀하게 측정하는 장비를 소개 드립니다.

10kHz부터 40GHz에 이르는 광대역 주파수 범위를 커버하는 측정 시스템이 있으며, 두께 0.5mm에서 2mm에 이르는 다양한 소재를 정확하게 분석할 수 있습니다.

자동화된 측정 프로세스를 통해 기존 대비 3배 빠른 속도로 결과를 제공하며, ±0.5% 이내의 높은 정확도를 보장합니다.

특히 -20°C에서 120°C까지의 온도 변화 환경에서도 안정적인 측정이 가능해 극한 환경 적용 소재 평가에 최적화되었습니다. PCB 기판부터 5G 안테나, 자율주행 레이더용 소재까지 폭넓게 적용 가능한 것이 특징입니다.

국내 주요 기업들과의 협력 경험을 바탕으로 고객 맞춤형 솔루션을 제공하고 있습니다.
측정 장비는 사용자 친화적인 인터페이스와 자동화 기능을 탑재해 운영 효율성을 극대화했습니다.

TA 엔지니어링의 유전율 측정 장비는 차세대 통신 및 첨단 전자 소재 개발을 위한 필수 인프라로 자리매김하고 있습니다
