1. Layout 생성하기

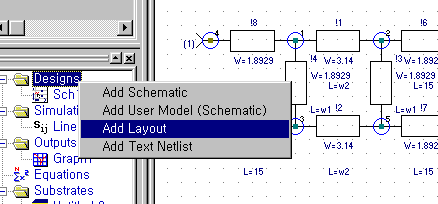

왼쪽 아래 메뉴창의 Design menu에서 Add Layout을 선택한다.

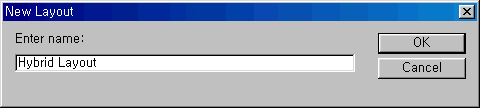

Layout 이름을 정하고 OK를 누르면,

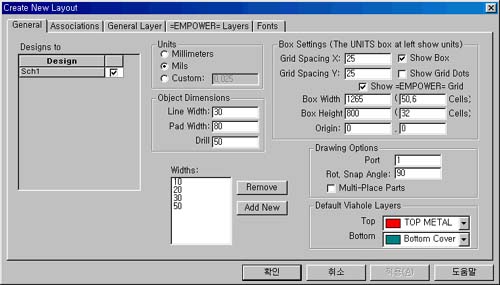

아래와 같이 Layout 파라미터 메뉴창이 뜬다. 여기서 다양한 조절메뉴창이 보이지만, 거의 default로 알아서 자동으로 잡아주기 때문에 특별한 경우가 아니라면 그냥 확인을 누르면 된다.

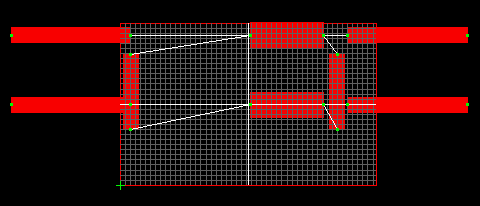

아래와 같이 초기 Layout 형상이 자동으로 생성된다. 초반에는 각각의 component들이 따로 노는 것처럼 보이는데, 이것은 Layout상에 기판소자이외의 수동/능동 부품이 있을 경우를 대비한 것이다. 만약 초기에 S/W가 지정해준 부품소자의 크기와 형상이 맞지 않을 수 있기 때문에 사용자가 수정할 여지를 주기 위함이다.

2. Layout 정렬하기

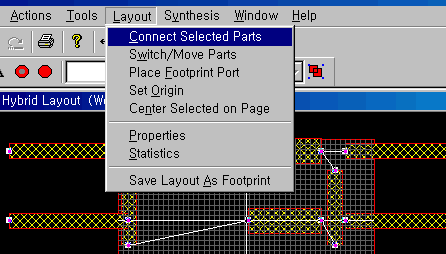

우선 Layout상의 모든 개체를 마우스로 전체 선택한 후, 상단의 Layout 메뉴에서 Connect Selected Parts를 선택한다.

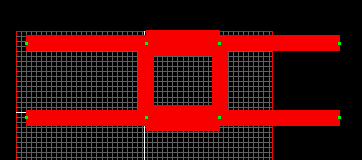

비로소 아래와 같이 최종적으로 정렬된 Layout이 만들어진다.

3. 제작을 위한 Export

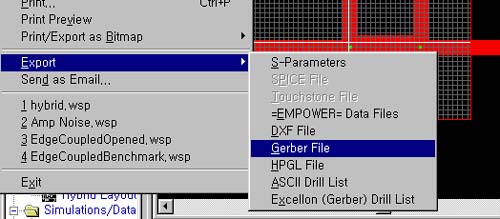

제작을 위해 외부 파일로 export하려면 상단메뉴의 File -> Export 메뉴에 들어가서 원하는 DXF 또는 Gerber 파일을 생성하면 된다.

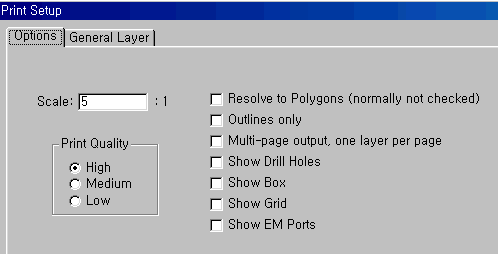

만약 프린트하여 제작하길 원한다면, File -> Print 메뉴에 들어간다. 여기서는 Layout을 위해 특별한 Print 기능들이 준비되어 있는데, 배율조정 및 외곽선 인쇄 등의 다양한 방법으로 인쇄가 가능하다.
